유체 제어 시스템의 세계에서 밸브는 유체의 흐름, 압력 및 방향을 조절하는 데 중추적인 역할을 합니다. 사용 가능한 다양한 유형의 밸브 중에서 압력 가스 니들 밸브와 릴리프 밸브는 일반적으로 사용되는 두 가지 구성 요소이며 각각 고유한 디자인, 기능 및 용도를 가지고 있습니다. 압력 가스 니들 밸브의 선도적인 공급업체로서 저는 고객으로부터 이 두 가지 밸브 유형의 차이점에 대한 질문을 자주 접합니다. 이 블로그 게시물에서는 압력 가스 니들 밸브와 릴리프 밸브의 주요 차이점을 자세히 살펴보고 이들의 특성과 용도에 대한 포괄적인 이해를 제공하겠습니다.
디자인과 구조
밸브의 설계와 구조는 밸브의 기능과 성능에 큰 영향을 미칩니다. 압력 가스 니들 밸브는 일반적으로 원뿔형 시트에 맞는 가늘고 테이퍼진 바늘 모양의 플런저가 특징입니다. 이 설계를 통해 시트에 대한 니들의 위치를 조정하여 유속을 정밀하게 제어할 수 있습니다. 니들 밸브의 스템은 일반적으로 나사산이 있어 높은 정확도로 미세 조정이 가능합니다.
반면, 릴리프 밸브는 시스템의 압력이 미리 결정된 설정점을 초과하면 자동으로 열리도록 설계되었습니다. 이는 밸브 본체, 밸브 디스크, 스프링 및 릴리프 압력 설정을 위한 조정 가능한 메커니즘으로 구성됩니다. 시스템 압력이 설정점에 도달하면 밸브 디스크에 가해지는 힘이 스프링 힘을 극복하여 밸브가 열리고 초과 압력이 방출됩니다. 압력이 설정점 아래로 떨어지면 스프링이 밸브를 닫아 더 이상의 흐름을 방지합니다.
기능 및 작동
압력 가스 니들 밸브의 주요 기능은 시스템의 가스 또는 액체의 유량을 조절하는 것입니다. 니들의 위치를 조정함으로써 유로의 단면적을 변화시켜 유량을 제어할 수 있습니다. 니들 밸브는 실험실 장비, 계측기, 가스 크로마토그래피 등 정밀한 흐름 제어가 필요한 응용 분야에 일반적으로 사용됩니다.
이와 대조적으로 릴리프 밸브의 주요 기능은 과압으로부터 시스템을 보호하는 것입니다. 이는 안전 장치 역할을 하여 시스템의 압력이 안전 작동 한계를 초과하지 않도록 보장합니다. 릴리프 밸브는 석유 및 가스, 화학 처리, 발전, 제조 등 다양한 산업 분야에서 장비 손상, 누출 및 잠재적인 안전 위험을 방지하기 위해 널리 사용됩니다.
압력 제어
압력 가스 니들 밸브와 릴리프 밸브의 주요 차이점 중 하나는 압력 제어에 대한 접근 방식에 있습니다. 압력 가스 니들 밸브는 유량을 조절하는 데 사용되며 이는 결국 시스템의 압력에 영향을 미칠 수 있습니다. 그러나 일정한 압력을 유지하도록 설계되지 않았습니다. 대신, 원하는 압력이나 흐름 조건을 달성하기 위해 흐름을 조정하는 수단을 제공합니다.
반면에 릴리프 밸브는 설정점을 초과할 때 과도한 압력을 방출하여 시스템의 압력을 일정하게 유지하도록 특별히 설계되었습니다. 이는 시스템의 안전하고 효율적인 작동을 보장하기 위해 압력 조절기와 같은 다른 압력 제어 장치와 함께 사용되는 경우가 많습니다.
흐름특성
압력 가스 니들 밸브와 릴리프 밸브의 흐름 특성도 크게 다릅니다. 압력 가스 니들 밸브는 탁월한 유량 제어 기능을 제공하므로 넓은 범위에 걸쳐 유량을 정밀하게 조정할 수 있습니다. 이는 선형 흐름 특성을 제공할 수 있습니다. 즉, 유속은 니들의 위치에 정비례합니다. 이는 정확한 유량 제어가 필수적인 응용 분야에 적합합니다.
반면에 릴리프 밸브는 압력이 설정점을 초과할 때 신속하게 열리고 많은 양의 유체를 방출하도록 설계되었습니다. 일반적으로 밸브가 열리면 유속이 급격히 증가하는 비선형 흐름 특성을 갖습니다. 이는 과도한 압력을 신속하고 효과적으로 완화하는 데 필요합니다.
응용
압력 가스 니들 밸브와 릴리프 밸브는 설계, 기능, 흐름 특성의 차이로 인해 다양한 응용 분야에 적합합니다. 압력 가스 니들 밸브는 다음과 같이 정밀한 유량 제어가 필요한 응용 분야에 일반적으로 사용됩니다.
- 실험실 장비:실험실 환경에서 니들 밸브는 가스 크로마토그래프, 질량 분석기, 액체 크로마토그래피 시스템과 같은 다양한 기기에서 가스와 액체의 흐름을 제어하는 데 사용됩니다.
- 수단:니들 밸브는 압력 게이지, 유량계 및 기타 측정 장치의 유체 흐름을 조절하기 위해 계측 응용 분야에도 사용됩니다.
- 가스 분배 시스템:가스 분배 시스템에서 니들 밸브는 개별 기기 또는 장비로의 가스 흐름을 제어하는 데 사용됩니다.
반면에 릴리프 밸브는 다음과 같이 과압 보호가 필요한 응용 분야에서 안전 목적으로 주로 사용됩니다.
- 석유 및 가스 산업:석유 및 가스 산업에서 릴리프 밸브는 파이프라인, 저장 탱크 및 기타 장비를 과압으로부터 보호하는 데 사용됩니다.
- 화학 처리:화학 처리 공장에서는 반응기, 증류탑 및 기타 용기에 과도한 압력이 형성되는 것을 방지하기 위해 릴리프 밸브가 사용됩니다.
- 발전:발전소에서 릴리프 밸브는 보일러, 터빈 및 기타 장비를 과압으로부터 보호하는 데 사용됩니다.
관련 제품

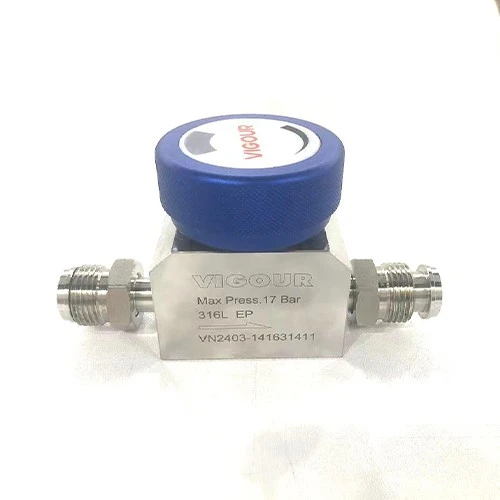

당사에서는 압력가스 니들밸브, 릴리프밸브 외에 다음과 같은 관련제품도 공급하고 있습니다.저압 다이어프램 밸브,고압 다이어프램 밸브, 그리고UHP 다이어프램 밸브. 이러한 다이어프램 밸브는 반도체 제조, 제약 생산, 식품 및 음료 가공을 포함한 다양한 응용 분야에서 안정적이고 정밀한 흐름 제어를 제공하도록 설계되었습니다.
결론
요약하면, 압력 가스 니들 밸브와 릴리프 밸브는 디자인, 기능 및 용도가 서로 다른 두 가지 유형의 밸브입니다. 압력 가스 니들 밸브는 정밀한 유량 제어에 사용되고, 릴리프 밸브는 과압 보호에 사용됩니다. 특정 응용 분야에 적합한 밸브를 선택하려면 이 두 가지 유형의 밸브 간의 차이점을 이해하는 것이 필수적입니다.
압력 가스 니들 밸브, 릴리프 밸브 또는 당사의 기타 제품에 대해 질문이 있거나 추가 정보가 필요한 경우 언제든지 당사에 문의하십시오. 당사의 전문가 팀은 귀하의 요구에 가장 적합한 밸브 솔루션을 찾는 데 항상 도움을 드릴 준비가 되어 있습니다.
참고자료
- J. Paul Tullis가 제작한 Valve 핸드북, 4판
- 제어 밸브 공학, 제3판, William L. Rase 저
- AK Jani의 밸브 핸드북
